Hallo zusammen,

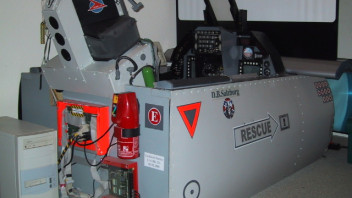

inspiriert von diversen Pits in Buchenau und Erfahrungen unserer Staffelmitglieder versuche ich jetzt auch einmal, eine kleine Verbesserung meiner Hardware zu basteln.

Ich beabsichtige, in das Throttle-Modul meines Cougar-HOTAS die Schalter für den Autopiloten und den Master-Arm-Schalter zu integrieren.

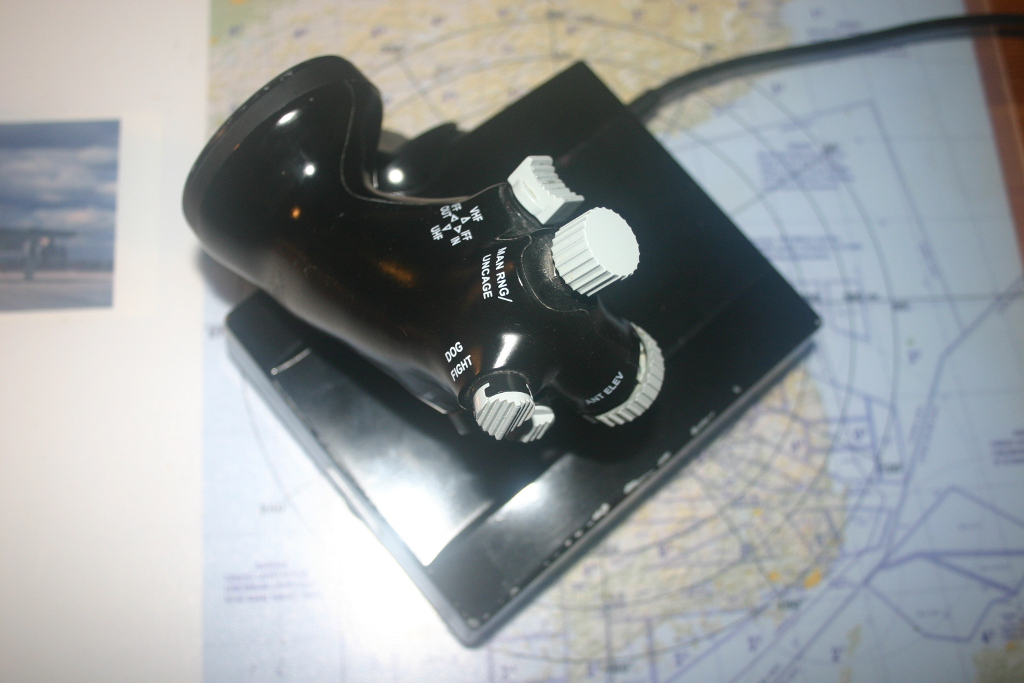

Dafür habe ich mir zunächst den Throttle von innen angesehen und festgestellt, dass im hinteren Bereich, also dort, wo die Einstellschraube für den Widerstand des Schubreglers in der Mitte sitzt, noch viel Raum vorhanden ist.

Genau dort möchte ich nun die drei erforderlichen Drei-Wege-Schalter (zwei Stück für Autopilot, einer für Master-Arm) nebst eines Arcaze-Moduls einbauen.

Die Teile sind bestellt und die ersten Tipps von Jaws und Cupra habe ich auch schon.
Mal sehen, ob es gelingt, so ganz furchtbar schwierig hört es sich nicht an.

Herzliche Grüße

Caesar

Hallo zusammen,

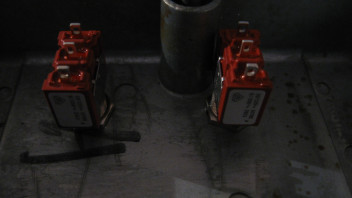

die Schalter und die Katze sind da
Jetzt habe ich heplant, wie die Teile am besten eingebaut werden. Problematisch ist die Katze. Für sie ist im Stick nur an einer Stelle Platz.

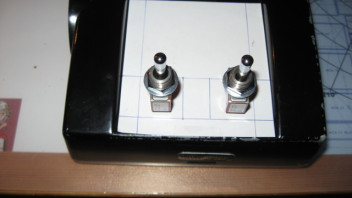

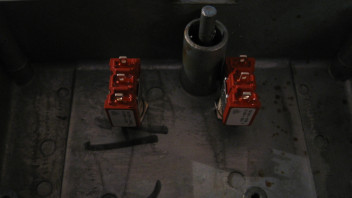

Auf den Bildern könnt Ihr sehen, wie ich es einbauen werde. So bleiben noch Plätze für zwei bis drei Schalter auf der Stirnseite des Sticks.

Herzliche Grüße

Caesar

Heute ging es ans Eingemachte.
Für den ersten Test baue ich zunächst nur den Autopiloten. Danach werden Master-Arm und CAT-Toggle folgen.

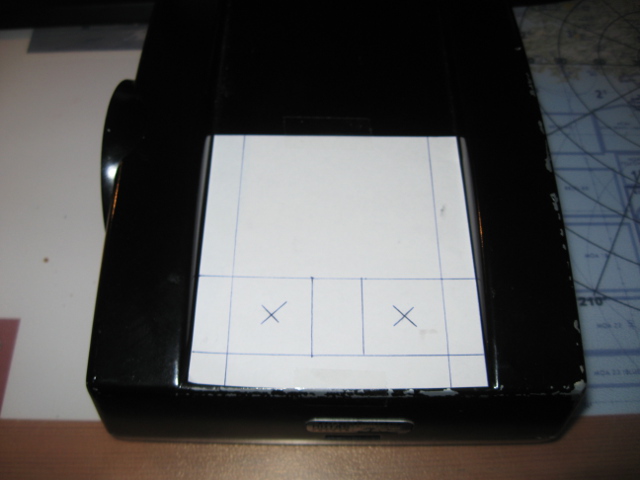

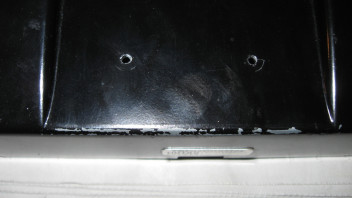

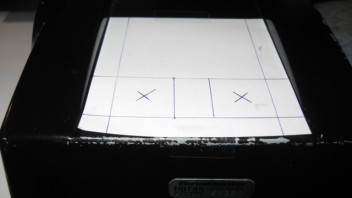

Auf die am Papier angerissenen Mittelpunkte habe ich zunächst eine Körnung geschlagen, damit der Bohrer in der Spur bleibt und nicht wild über das Blech kratzt.

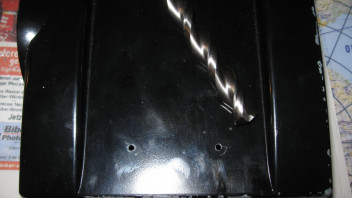

Anschließend ging es mit dem drei Milimeterbohrer los.

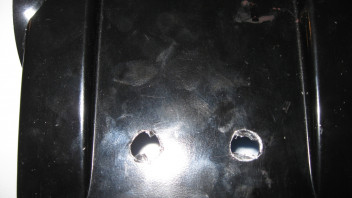

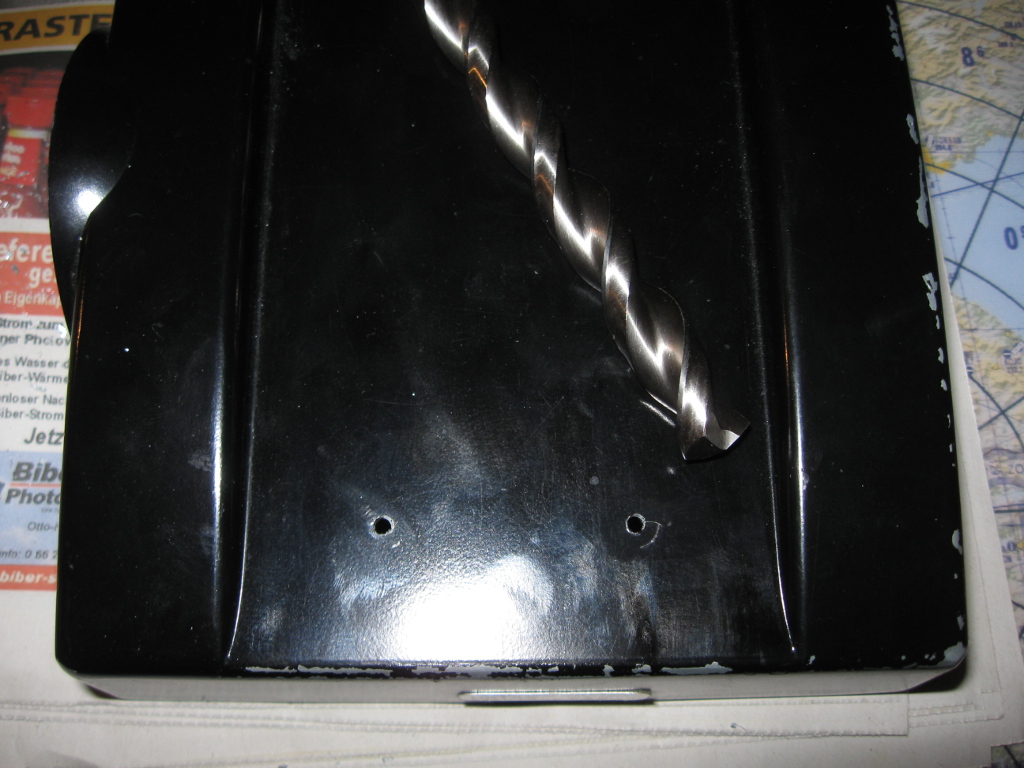

In den vorgebohrten Löcher kann es dann mit schwerem Gerät, hier dem 12,5 Millimeter, weitergehen. Das war ohne Tischbohrmaschine nicht so einfach, denn wenn der Bohrer durch ist, frisst er sich meist an den stehengebliebenen Kanten fest.

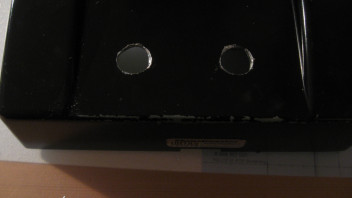

Da hilft dann nur Muskelkraft: Bohrer Vollgas und oben dagegen halten, damit er sich nicht nach unten durchzieht. Hat geklappt und aus den ersten, etwas unförmigen Löchern, entstanden halbwegs runde Löcher im passenden Durchmesser.

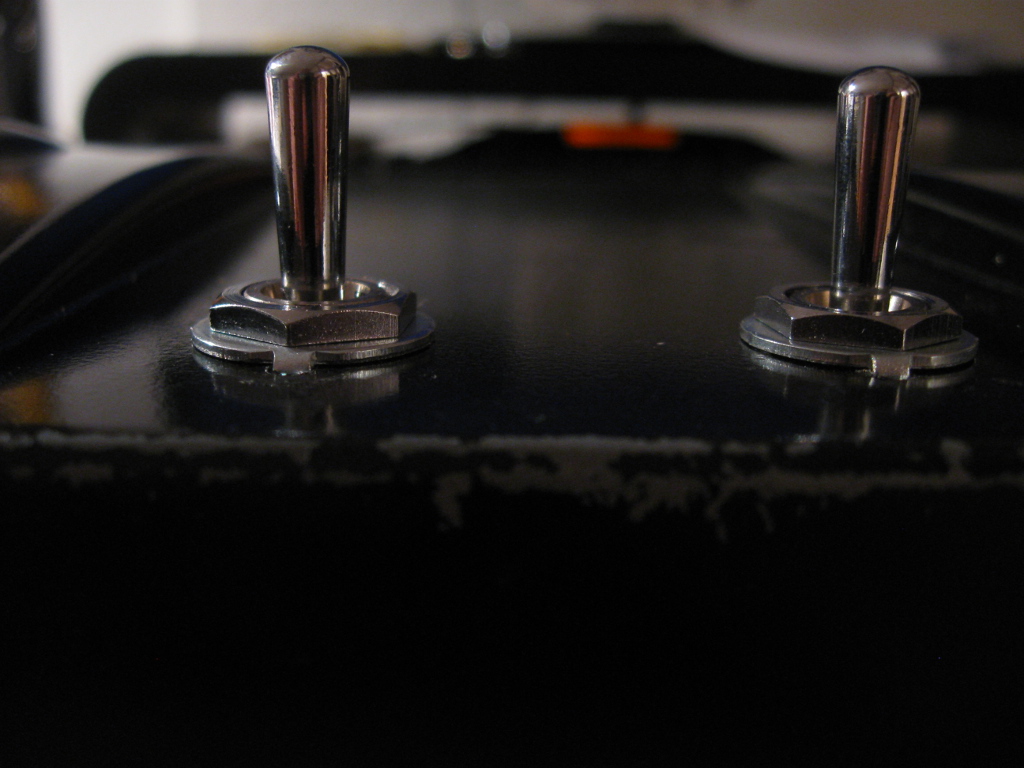

Die kleine Unwucht rechts sieht man nach Montage der Schalter nicht mehr.

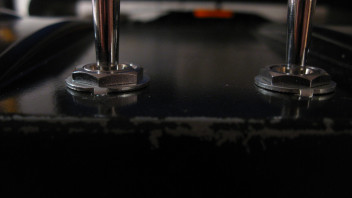

Anschließend habe ich für die Haltenasen der Schalter (damit diese sich nicht drehen können) zwei Löcher mit drei Millimeter Durchmessern unter die Montageöffnung gebohrt. Dann nur noch Schalter rein und fertig.

Jetzt beginnt der elektrische Teil. Mal sehen, wie mir das gelingt...

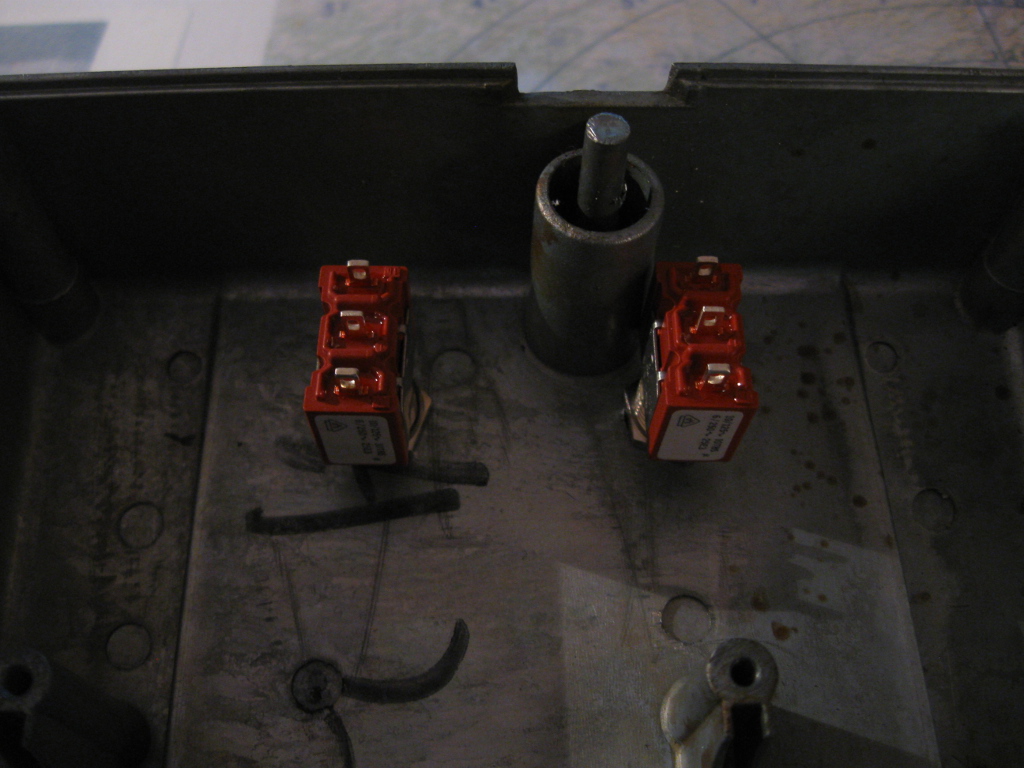

Ein Tipp noch für die, die nachbauen möchten: Achtet darauf, dass das Gehäuse des Schalters genügend Platz hat. Bei mir wurde es um die Verschraubung des Throttle-Widerstandes plötzlich etwas eng, weil ich da nicht dran gedacht habe. Es ging grad noch einmal gut. Wäre blöd, wenn der Schalter nach dem Bohren plötzlich nicht in das neue Loch passt.

Herzliche Grüße

Caesar

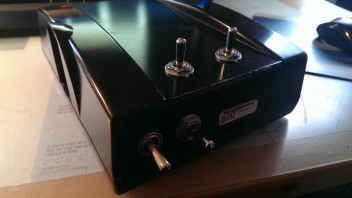

Heute habe ich die Außenarbeiten am Throttle abgeschlossen.
Platz ist da jetzt eigentlich keiner mehr. Vielleicht noch ein Schalter für das ACMI, damit ich es nicht ständig vergesse.

Ein erster Test mit dem Schalter und dem Arcaze-Modul hat auch schon funktioniert.
Tipp für die "Nachbauer": Am Drei-Wege-Schalter (Ein-Aus-Ein, SPTT) reicht eine einzige Verbindung zur Masse (GND) am Arcaze-Modul!

Morgen wird daher gelötet und dann geht es ans Programmieren, damit der Falke auch weiß, was er machen soll, wenn ich einen Hebel betätige.

Dazu gleich die Frage an die Profis: Wie habt Ihr das gemacht???
Ich stelle mir vor, dass ich das Keyfile nach "freien Plätzen" durchsuchen und denen dann den jeweiligen Befehl zuordnen muss. Dabei kann es dann keine "TOGGLE"-Befehle mehr geben, die immer im Kreis durchschalten, sondern nur noch "SET"-Befehle. Richtig?
Aktuell sind in meinem Keyfile Master-Arm, beide A/P-Schalter und auch der CAT-Schalter Toggles.

Vielen Dank für Eure Hilfe und herzliche Grüße

Caesar

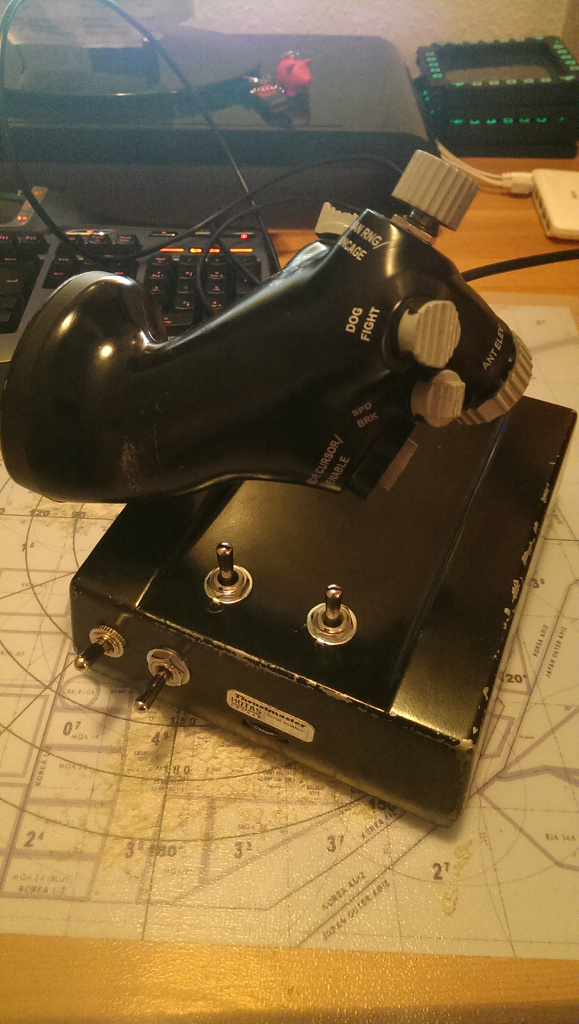

Der "Cougar Caesar-Mod" ist fertig

Und es war - dank Eurer Hilfe - gar nicht so schwierig. Natürlich gab es Sachen, die mir sehr schwer gefallen sind, zum Beispiel das Löten, aber nach etwas Zeit und ein paar Flüchen ist auch das gelungen.
Auch das Schließen des Gehäuses ist mit den Einbauten nicht so einfach.

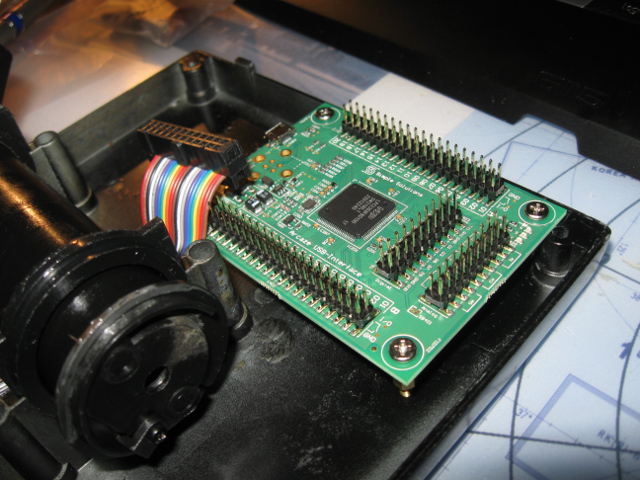

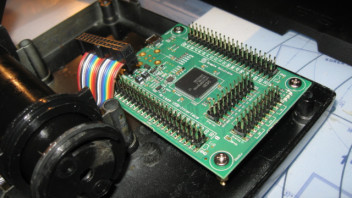

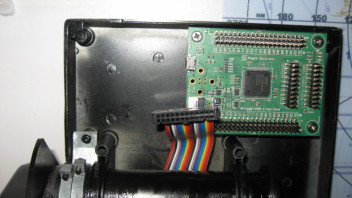

Tipp: Es hilft ungemein, wenn man das Arcaze vernünftig festmachen kann. Ich habe es auf Schraubgewinde, wie man sie in PC-Gehäusen für das Motherboard verwendet, gestellt und diese dann mit Alleskleber fixiert.

Schlussendlich musste ich nur noch die Befehle programmieren. Das Arcaze verwendet die Schalter im Grunde wie eine Tastatur. Schalter ein: Taste x, Schalter aus: Taste y. Nun muss man nur noch im Keyfile freie Kombinationen finden und diese den Schaltern zuordnen und fertig.

Teile- und Kostenaufstellung:

3 Kipphebelschalter "Ein-Aus-Ein", SPTT à 11,92 Euro: 35,76 €
1 Kipphebelschalter "An-Aus", SPST: 3,13 €
1 Pfosten-Steckverbinder (für Flachbandkabel am Arcaze): 0,59 €
1 Flachbandkabel (1 Meter): 2,79 €
1 Arcaze-Modul: 49,00 €
===========================================
Gesamt: 91,27 € und etwa 10 Arbeitsstunden

Herzliche Grüße

Caesar
